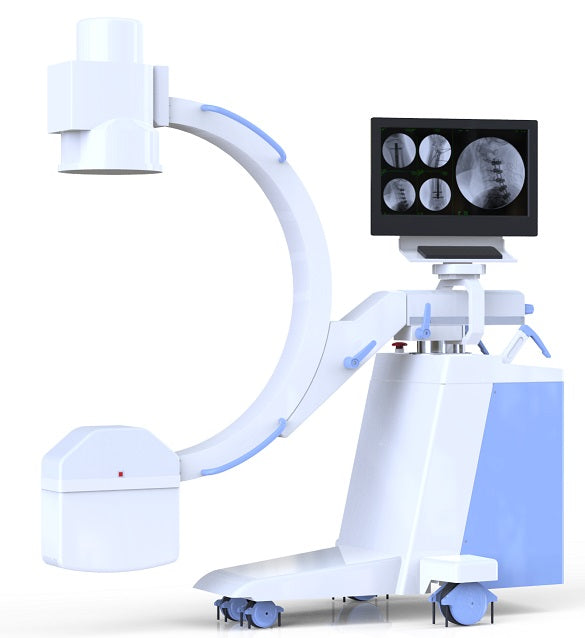

Sistema de rayos X quirúrgico móvil de alta frecuencia C-ARM SD-AR-M20E
Sistema de rayos X quirúrgico móvil de alta frecuencia C-ARM SD-AR-M20E
Ortopedia: osteopatía, desplazamientos, enclavado.
Cirugía: extirpación de cuerpo extraño, catéter cardíaco, implantación de marcapasos, terapia intervencionista, radiografía parcial, fotografía local y otros trabajos.
Características
- Nuevo diseño integrado, apariencia compacta, operación conveniente.
- Control remoto de mano único, operación más conveniente
- Interfaz gráfica de consola con pantalla táctil LCD colorida, operación conveniente, diseño moderno.
- Generador de rayos X combinado HF-HV de alta calidad, que reduce en gran medida la irradiación de rayos X.
- Se emplea un intensificador de imagen Toshiba, estable y confiable en calidad, imagen de alta definición y sistema de visualización.
- Con la función de seguimiento automático de perspectiva KV, MA, el brillo y la definición de la imagen se configuran automáticamente en una función óptima.
- El sistema integrado de adquisición y procesamiento digital hace que la operación sea más conveniente.
Configuración
1, nuevo (con brazo de soporte auxiliar eléctrico) Estante principal con brazo en C 1 juego
2, generador de rayos X de alto voltaje y alta frecuencia y fuente de alimentación del inversor de alta frecuencia
(5KW,40KHZ,120KV） 1 juego
3, intensificador de imagen Toshiba de 9 pulgadas 1 juego
4, cámaras digitales de megapíxeles con luz ultrabaja 1 juego
5, sistema integrado de adquisición y procesamiento digital 1 juego
6, rejillas de alto espesor 1 juego
7, colimador eléctrico ajustable 1 juego
Monitor LCD de 8, 24 pulgadas, resolución: 1920*1080 1 juego
9, control remoto de mano único 1 juego
Especificaciones técnicas
|
PARÁMETRO |
ESPECIFICACIÓN |
||
|
fluoroscópico Capacidad |
Capacidad nominal máxima |
corriente del tubo 4mA, |
|
|
Voltaje del tubo 120 kV |
|||
|
Fluoroscopia automática |
Voltaje del tubo: 40 kV ~ 120 kV se ajusta automáticamente |
||
|
Corriente del tubo |
0,3 mA ~ 4 mA configurado manualmente |
||
|
Fluoroscopia manual |
Voltaje del tubo continuo: 40 kV ~ 120 kV |
||
|
Corriente continua del tubo |
0,3 mA ~ 4 mA |
||
|
Fluoroscopia de pulso |
Voltaje de tubo continuo 40 kV ~ 120 kV |
||
|
Corriente continua del tubo |
0,3 mA ~ 30 mA |
||
|
Capacidad de fotografía |
Capacidad nominal máxima |
5 kilovatios |
|
|
Combinación de voltaje y corriente del tubo |
40 kV~49 kV 1 ~180 mAs |
||
|
50 kV~59 kV 1 ~140 mAs |
|||
|
60 kV~69 kV 1 ~125 mA |
|||
|
70 kV~79 kV 1 ~110 mAs |
|||
|
80 kV~89 kV 1 ~100 mA |
|||
|
90 kV~99 kV 1 ~80 mA |
|||
|
100 kV~109 kV 1 ~63 mA |
|||
|
110 kV~120 kV 1 ~50 mA |
|||
|
Tamaño del portaplacas |
200 mm × 250 mm (8 ″ × 10 ″) o 250mm×300m（10″×12″） |
||
|
Tubo de rayos-x |
Tubo de Rayos X Especial para Alta Frecuencia |
||
|
Ánodo fijo Doble enfoque |
enfoque grande: 1,5, enfoque pequeño: 0,3 (Ventaja) |
||
|
Frecuencia del inversor: |
40 kHz |
||
|
Capacidad térmica: |
35KJ (47KHU) |
||
|
Sistema de vídeo |
Intensificador de imagen |
Intensificador de imagen fabricado por TOSHIBA (9″,6″,4.5″) |
|
|
Vidicón CCD |
Cámara CCD de megapíxeles de luz ultrabaja importada de Japón |
||
|
Monitor |
23 pulgadas líneas horizontales 1280 y líneas verticales 1024, |
||
|
Banda ancha : |
48MHz, Imagen/seg: 75 escala de grises: ≥ 11 Resolución de pares de líneas: ≥ 1,2 LP/mm |
||
|
Sistema integrado de adquisición y procesamiento digital. |
Registro: registro, registros médicos, lista de trabajo Colección: Iniciar colección; preparar vídeo, restablecer, espejo horizontal, espejo vertical, ajuste de ventana, lupa, imagen negativa Silueta abierta, mejora de bordes, reducción de ruido recursivo Procesando; cuatro ventanas, nueve ventanas, nitidez, espejo horizontal, espejo vertical, anotación de texto, informe de medición de longitud: guardar, vista previa, plantilla experta Funciones de Dicom: navegación Dicom, servicio web |
||
|
Estructura |
rueda directiva |
La revolución de ±90° puede cambiar libremente la dirección de movimiento de la unidad |
|
|
Rango ascendente y descendente del pilar |
≥400 mm |
||
|
arco en C |
Movimiento hacia adelante y hacia atrás: 200 mm |
||
|
Revolución alrededor del eje horizontal |
±180° |
||
|
Revolución alrededor del eje vertical |
±15°(Ventaja), mejor que otros ±12,5°, más fácil de tomar radiografías de posiciones especiales) |
||
|
Deslizarse en órbita |
120°(+90°～ 30°) |
||
|
Rotación del monitor de marco |
≥ 300 ° |
||
